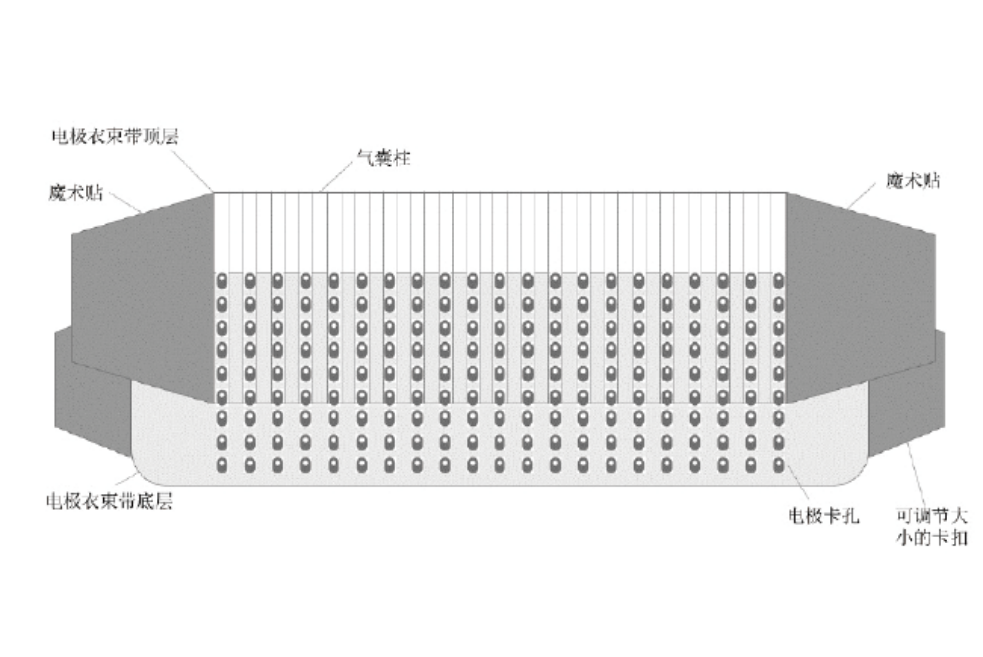

图.专利示意图
一、技术领域
本发明涉及医疗设备技术领域，更具体地，涉及一种用于心电图成像的采集装置。
二、专利介绍
1.发明人信息
专利类型:发明
专利权人:清华大学深圳国际研究生院
申请号:202210150729.1
发明人:吴剑、张亚丹、连欣
2.专利说明书摘要
本发明公开一种用于心电图成像的采集装置。该装置包括弹性束带、电极卡扣、束线带、气囊柱层和心电电极，其中弹性束带设有均 匀分布的透气小孔;电极卡扣以预定的分布设置在弹性束带的透气小孔;束线带设为引导并固定电极卡扣引出槽处的电极导联线，使电极 导联线与弹性束带贴合;气囊柱层中的每一个气囊柱对准相应的电极卡扣，充气增压后的气囊柱用于压迫心电电极贴合被测者的皮肤;弹 性束带末端设置第一固定结构以调节与被测者皮肤之间的贴合程度;在气囊柱层末端设置第二固定结构以将气囊柱层固定在弹性束带上。 本发明能够保证导联电极与皮肤接触良好，并且支持电极数量及位置的随意更换，可快速便捷地完成体表多位点心电信号的测量。
3.创新点
(1) 本发明涉及医疗设备领域，针对心电图成像术需要获取大量体表心电信号但信号质量往往不高的情况，提出一种用于采集体表多位点 心电信号的电极衣; 2)本发明引入气囊的设计理念，兼顾各种曲率的人体表面，始终保证电极与皮肤的有效接触，能够获得持续、稳定、高质量的心电信号; 3)本发明引入电极卡扣的设计理念，电极可以在衣服上灵活移动，有利于研究电极排布方案对心电图成像术的影响。
4.痛点问题
(1) 电极位置无法随意更改;
(2) 电极与皮肤接触不紧密;
(3) 多导电极穿戴耗时长。
5.技术优势
(1) 本发明中提出的弹性束带有助于多个电极一次性定位贴放。心电图成像往往需要几十至几百不等的导联数量，逐个或逐条贴放电极耗 时费力，受测者体验感较差。本发明以弹性束带为载体，将所需电极一次性贴放在人体上躯干表面，快速便捷且实现了电极对同种体态人 群的位置自适应性，采集效率高。;
(2) 本发明中提出的电极卡扣有助于电极数量及位置随意更换。本发明通过固定卡扣、流动电极的方式支持电极数量及位置随意更换，不 需要安放电极的卡扣空缺即可。在必要情况下，也可以通过流动卡扣来满足流动电极的需求，大大增加测量的灵活性和可操作性，为研究 体表最具价值的电极位置奠定基础;
(3) 本发明中提出的气囊柱层有助于电极贴紧人体各处表面。人体躯干表面受骨骼影响形成诸多曲面(如肩胛骨中间)，这使得该曲面上 的电极无法完全贴合皮肤。本发明利用气体容易变形的性质设计了气囊柱层，通过加压气囊使其自适应压紧各处曲面上的电极，从而保证 信号的采集质量;
(4) 本发明的电极衣非耗材，能有效节约采集成本。
三、产业化信息
1.应用场景
本发明采集到的多导体表心电可以用于心电图成像术(ECGI)的研究，通过重建心外膜电信号传导的情况确定病灶的位置及类型。本发明 可以应用在与心电图成像术相关的科研机构、医疗机构和医疗设备公司。
2.商业价值
(1) 此项技术拥有巨大的商业前景，对于无创电生理行业有以下市场价值:
①本发明可以作为无创三维标测系统的信号收集端，在术中为心表电信号的重建提供最佳的精度和优良的实时性。
②本发明可以作为日常的监护设备，方便捕捉难以出现的心律失常电信号，为术前诊断提供全面的信息。
(2) 在房颤治疗应用上的市场规模: 有研究表明:预计到2050年，亚洲的房颤患者将增加至7200万，美国的房颤患者将增长到1600万，欧洲的房颤患者预计将在2060年增长 至1400万。在各种标测技术中，心电图成像术ECGI标测指导下的房颤消融术取得的远期成功率最高，而体表心电信号的采集是心电图成 像技术中最为关键的步骤之一。目前，ECGI真正用于指导临床治疗的案例较少，未来市场规模非常可观。
(3) 盈利前景:一台消融手术中ECGI指导费用10000~20000元
3.发展规划
(1) 该技术未来可应用至房颤等心律失常疾病的病灶定位与机制研究，推动无创三维标测系统的国产化，快速提高我国在无创电生理领域 的水平。
(2) 该技术通过升级电极衣设计、提供适配转接头等实体服务以及健康监测、病灶定位等技术服务均可能占据市场。
4.合作方式
面议
