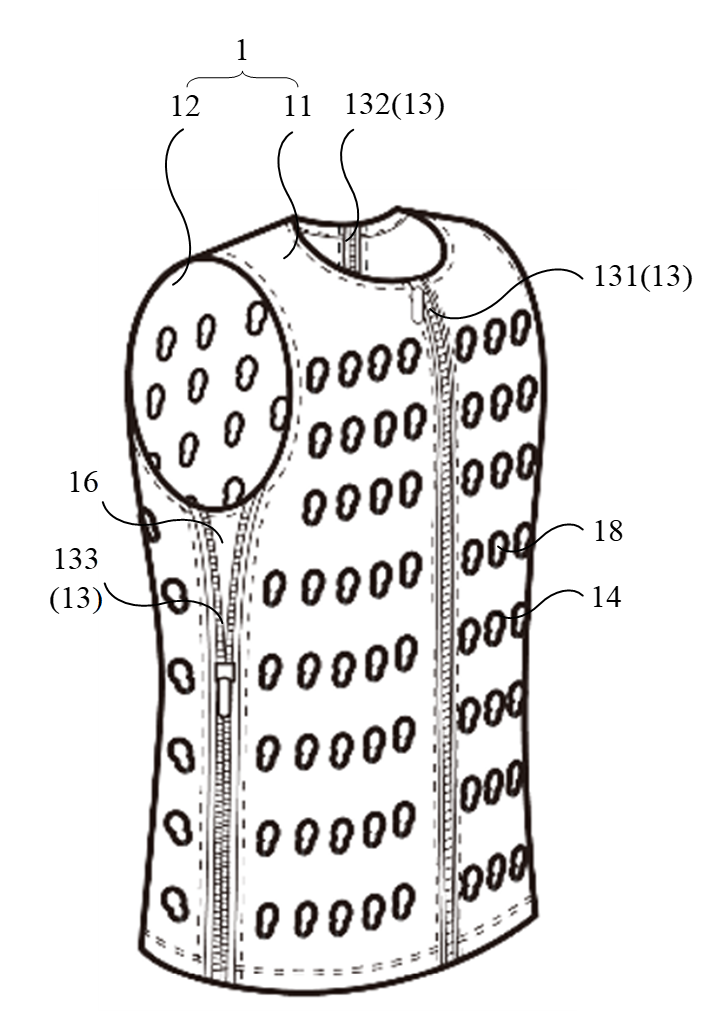

专利示意图

一、技术领域

医疗设备技术领域

二、专利介绍

1.专利信息

专利类型：发明

专利权人：清华大学深圳国际研究生院

申请号：202310239809.9

发明人：吴剑、张亚丹

2.专利说明书摘要

本申请实施例涉及医疗设备技术领域，特别涉及一种用于高密度采集体表心电信号的电极衣及采集装置，该电极衣包括背心本体，背心本体包括相对设置的前胸衣片和后背衣片；前胸衣片的纵向中轴线、后背衣片的竖向中轴线以及前胸衣片与后背衣片的连接处均设有连接件；前胸衣片和后背衣片上开设有多个通孔，每个通孔内嵌设有用于固定电极的硅胶圈；硅胶圈围合形成电极卡孔，硅胶圈的外侧壁与通孔相接触，硅胶圈的内侧壁与放置在电极卡孔内的电极外侧壁相接触，且硅胶圈的内侧壁受到电极的挤压发生形变。本申请能够在保证贴合度、舒适度的同时，高效便捷地采集到体表高密度的体表心电信号，且能够快速获取各个电极在躯干表面上的准确位置。

3.创新点

（1）本发明涉及一种用于心电图成像的可以灵活调整体表电极数量及位置的电极衣，具体涉及一种用于采集体表多位点心电信号的电极衣，技术领域为医疗设备领域；

（2）本发明提供了一种用于心电图成像技术研究的体表高密度心电信号的采集装置，具体涉及一种用于高密度采集体表心电信号的电极衣。该采集装置不仅可以支持体表电极数量及排布位置的随意调整，也可以保证和不同体型的体表的完美贴合，从而保证采集到的心电信号质量良好；

（3）本发明装置还支持在医学影像设备下的三维显影，从而保证各个电极在躯干体表上的位置可以被完美重构出来。

4.痛点问题

（1）体表高密度心电采集方式；

（2）心脏病灶无创定位。

5.技术优势

无创、准确。

三、产业化信息

1.应用场景

用于心律失常的精准治疗。

2.商业价值

2020年中国电生理手术量约21.2万台，市场规模51.8亿元，预计到2030年可达303亿元。放眼国内外，无创心脏三维动态标测系统尚未在临床中有广泛应用。该缺口的存在说明本项目的发展潜力巨大，有着广阔的市场前景。

3.发展规划

本项目主要考虑后续成立创业公司，以科技成果作价投资，折算股份或出资比例的方式进行成果转化。

4.合作方式

面议
