专利示意图
一、技术领域
测试技术领域
二、专利介绍
1.专利信息
专利类型：发明
专利权人：清华大学深圳国际研究生院
申请号：202211010688.2
发明人：韦国丹、沈洋、马飞越、冉爱华、高雨、徐竹华
2.专利说明书摘要

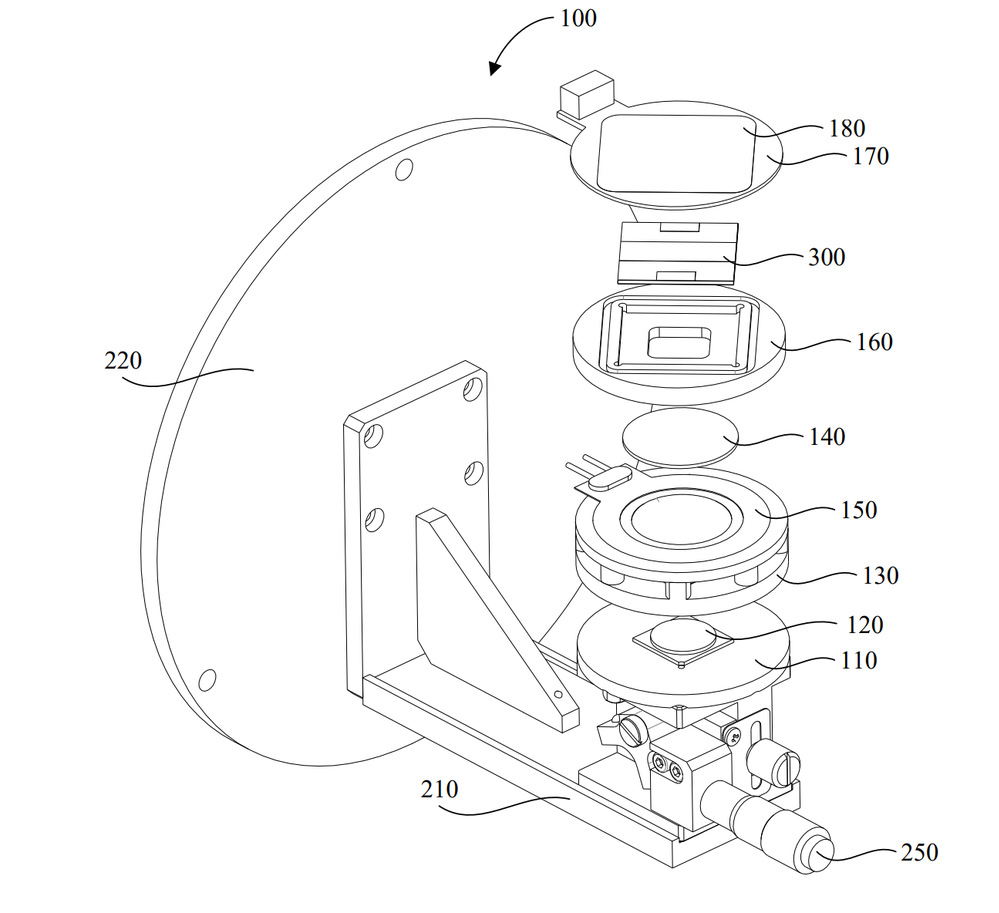

本发明公开了一种测试装置，包括：基板；光源模块，设置于基板的一侧，用于生成光源信号；第一承载件，设置于基板的一侧；第一承载件对应于光源模块的部分设置有透光件；加热件，设置于第一承载件远离光源模块的一侧，用于根据预设温度对被测样品进行加热；其中，被测样品用于根据光源信号和预设温度生成测试信号；第二承载件，设置于加热件远离第一承载件的一侧；第二承载件用于承载被测样品；电连接件，设置于被测样品远离第二承载件的一侧；密封件，设置于电连接件远离被测样品的一侧；处理模块，与电连接件连接，用于根据测试信号生成第一测试结果。本发明的测试装置能够对太阳能电池在不同条件下的工作性能进行测试。
3.创新点
（1）本发明涉及测试技术领域，随着技术的发展，太阳能电池也在不断改进。其中，限制太阳能电池发展的主要问题在于其长期稳定性，因此，需要对影响太阳能电池长期稳定性的各个因素进行研究。然而，相关技术中，仍然缺少相关的测试装置，以对太阳能电池在不同条件下的工作性能进行测试。为此，本发明提出一种测试装置，能够对太阳能电池在不同条件下的工作性能进行测试；
（2）本发明中测试装置通过光源模块生成光源信号，并通过加热件以预设温度对太阳能电池进行加热，以使得太阳能电池能够在不同温度的工作环境中根据光源信号生成相应的测试信号，并且由处理模块根据测试信号生成相应的第一测试结果。本实施例的测试装置能够在不同温度条件下对太阳能电池的工作性能进行测试。该专利能在测试过程中钙钛矿晶体变化进行原位表征，对推动钙钛矿太阳能电池衰减机理具有重大意义；
（3）本方法能够在钙钛矿太阳能电池工作过程中，动态追踪钙钛矿的晶体结构变化，在晶型转变与效率之间建立联系。
4.痛点问题
现有测试方法缺乏连续性，无法在多复合场下动态追踪晶体的变化。
5.技术优势
（1）该技术所述的多功能场包含光、电、热三个物理场，这与钙钛矿太阳能电池在试剂工况下所在的物理场一样，能够完全复现封装条件下钙钛矿器件的工作过程；
（2）该技术能够在对钙钛矿器件施加光、电、热三个物理场的条件下与XRD测试平台相结合，实现多场复合下晶体变化的动态追踪。
三、产业化信息
1.应用场景
（1）钙钛矿太阳能电池寿命评估，指导开发高效率、长寿命的钙钛矿太阳能电池；
（2）深入探究钙钛矿太阳能电池的运行过程的衰减机制；
（3）原位测试钙钛矿太阳能电池运行过程中的晶体结构的变化。
2.商业价值
钙钛矿太阳能电池经过十几年的发展，其效率和稳定性都得到巨大的提升，正迈向商业化的进程。但是，我们对钙钛矿实际工况下的运行变化的了解还不够深入。此项技术提供了在光、电、热三场复合状态下的原位XRD测试技术。
3.发展规划
（1）首先，与其他单位和科研机构进行技术验证；
（2）其次，与公司合作进行产业应用。
4.合作方式
面议
