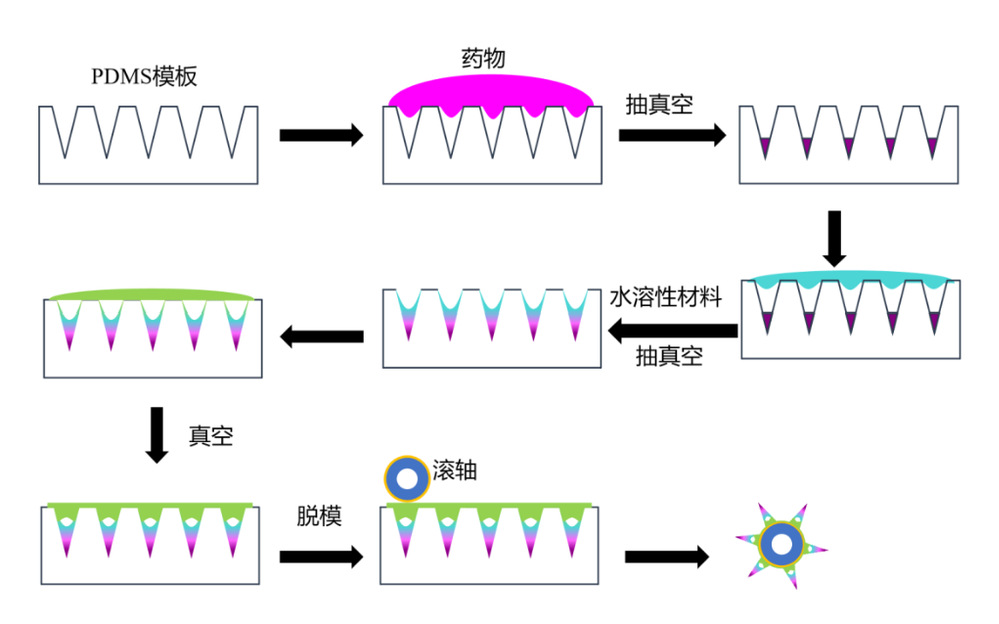

专利示意图
一、技术领域
经皮给药设备技术领域
二、专利介绍
1.专利信息
专利类型：发明
专利权人：清华大学深圳国际研究生院
申请号：202211009588.8
发明人：张灿阳、张小朋、刘婉婉、刑容艺、何明一
2.专利说明书摘要
本发明属于经皮给药设备技术领域，具体来说，涉及一种可实现快速给药的可溶气泡微针阵列层、可溶气泡滚轮微针及其制备方法。该可溶气泡微针阵列层，包括设置在针座上的若干个可溶气泡微针，所述可溶气泡微针具有针体，所述针体包括相对设置的底端和顶端，所述底端与所述针座相连，所述顶端载有药物；其中，所述针体内部含有气泡，以利于所述可溶气泡微针在外力作用下自所述气泡处断裂。本发明所述的可溶气泡微针阵列层，制备工艺简单，可用于药物的经皮递送。在皮肤使用可溶气泡微针阵列层时，可溶气泡微针的针体会先刺入皮肤，并在剪切力和皮肤阻力的共同作用下从气泡位置断裂，从而将载药的顶端植入皮下，完成药物的经皮有效递送。
3.创新点
（1）本发明涉及属于经皮给药设备技术领域，针对贴片式可溶微针的按压给药方式引起的给药不便、给药效率受到贴片尺寸影响等问题，提出了一种可溶气泡滚轮微针及其制备方法；
（2）该可溶气泡滚轮微针的针体中含有高度均一的气泡，给药时只需在给药皮肤部位滚动可溶气泡滚轮微针，在滚动过程中，可溶气泡滚轮微针的载药尖端会在气泡处均一断裂，载药尖端被成功植入皮下并进一步溶解释放药物；
（3）与现有的贴片式可溶微针给药方式相比，贴片式可溶微针使用时需要先按压若干分钟或者贴附若干小时，待微针溶解后方可移除贴片，给药耗时较长，而所述的可溶气泡滚轮微针可实现药物的迅速递送（30 S内）和均一递送，尤其在大面积皮肤处给药时具有显著的优势。
4.痛点问题
（1）贴片式可溶微针主要以手动按压刺入为主，不同使用者的按压力度不同，导致微针刺入皮下的深度不同，药物经皮吸收精确度差；
（2）当可溶微针贴片尺寸较大时，手动按压的面积有限，导致微针受力不均，部分微针无法刺入皮下，尤其针对曲面皮肤更难实现均一给药，药物利用度低；
（3）贴片式可溶微针使用时需要先按压若干分钟或者贴附若干小时，待微针溶解后方可移除贴片，使用不便。
5.技术优势
（1）大规模可控的制备出高质量的可溶气泡滚轮微针；
（2）通过引入气泡结构和滚轮结构可以实现可溶微针经皮给药的均一性，用药者无需长时间的贴附于皮肤处，只需在皮肤处滚动即可迅速完成给药，本发明尤其解决了大尺寸贴片式微针在曲面皮肤处给药的局限性，可推进可溶微针在经皮递送领域的应用，对应其用于疫苗、药物、医美成分等功效成分的经皮递送等有其重大意义；
（3）通过系统研究不同气泡结构的可溶气泡滚轮微针，分析和总结不同气泡分布的可溶气泡滚轮微针的制备条件和刺入性能，为实现大规模可溶气泡滚轮微针的生产奠定了基础；
（4）本方案制备条件温和，材料来源广泛，操作简单，有效节约成本，具有产业化潜力。
三、产业化信息
1.应用场景
（1）疫苗、药物、医美成分等功效物质的经皮递送等操作；
（2）所制备的可溶气泡滚轮微针，可以用于疫苗、药物、医美成分等功效物质的控缓释，实现相关慢性疾病或牛皮藓等皮肤疾病的治疗，也可以为科研院所、研发机构、商业公司等科研项目提供药物输送介质；
（3）所制备的可溶气泡滚轮微针，可在皮肤上快速滚动完成给药，其特殊的气泡结构可使微针在皮下均一断裂，将载药的尖端植入皮下，实现药物递送的均一性；
（4）美容机构、皮肤疾病治疗或慢性病管理服务公司等。
2.商业价值
此项技术拥有巨大的商业前景，对于美容和医药行业有以下市场价值：
（1）本技术可以应用于美容行业，可直接将透明质酸等医美材料均一的递送至皮下，实现补水或皱纹的填充，也可在微针尖端负载美白、祛痘或淡斑产品，通过可溶气泡滚轮微针将其均一的递送于皮下，增强功效分子的吸收，实现均一护肤；
（2）本技术可以应用于医药行业，用于麻醉药物、治疗药物或预防制剂等功效物质的快速、均一经皮递送，微创无痛，使用便捷，可显著提高患者依存性。例如，对于牛皮藓或者过敏性皮炎等大面积皮肤疾病，可以将相关治疗药物负载于可溶气泡滚轮微针尖端，在病灶部位滚动，微针可刺破角质，微针尖端即可被植入皮下完成给药，无需像贴片式微针长时间贴附于皮肤表面。
3.发展规划
（1）该技术未来可应用至皮肤健康领域，以可溶气泡滚轮微针为药物递送介质，形成一种新的皮肤疾病治疗制剂，快速提高我国在皮肤健康的水平；
（2）该技术提供了一种新的可溶微针的给药方式，通过改变微针的高度和搭载的药物分子种类，可在疫苗接种、麻局部麻醉以及胰岛素等大分子药物的经皮递送方面均可能占据市场。
4.合作方式
面议
